南通某有限公司要求對廢水降COD，實現(xiàn)COD濃度下降達(dá)到排放標(biāo)準(zhǔn)（要求COD下降率達(dá)到50%以上）。為了滿足客戶要求，實現(xiàn)COD的去除目標(biāo)，先從靜態(tài)試驗中篩選最佳的樹脂型號，再通過動態(tài)試驗中驗證樹脂的實際運行效果。

二、試驗條件

1、試驗廢水，南通某有限公司提供廢水，COD_Mn濃度約200mg/L。實際檢測數(shù)據(jù)見下表。

2、試驗交換柱，φ25×300玻璃交換柱。

3、量筒、燒杯、恒流泵、水浴鍋等

三、試驗方案

1、靜態(tài)試驗篩選可行性樹脂

2、動態(tài)試驗驗證樹脂運行效果

四、靜態(tài)試驗情況

1、靜態(tài)試驗選用樹脂型號為：SD300、SD331、SD333、SD501、SD503五種樹脂進(jìn)行試驗。分別稱取10g樹脂至于250ml具塞三角燒瓶中，加入100廢水，至于震蕩器中，靜態(tài)吸附4h，取出，取上清液檢測COD_Mn。

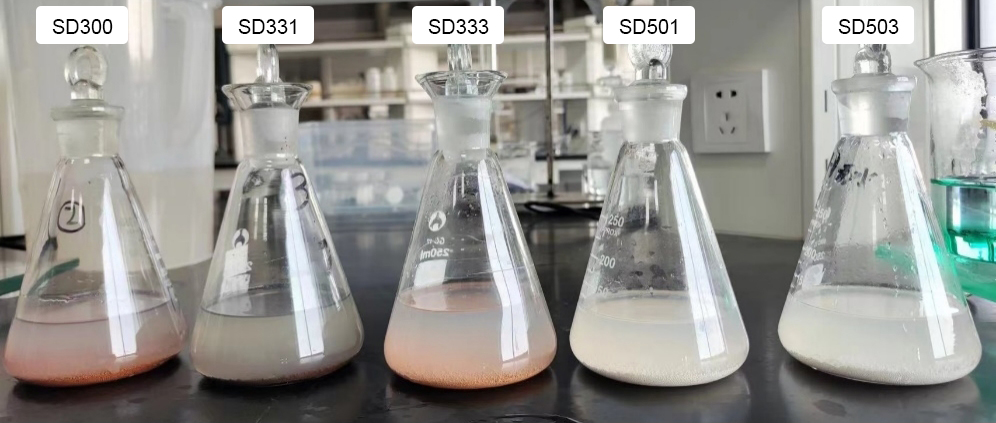

2、試驗圖片

3、靜態(tài)試驗數(shù)據(jù)

4、靜態(tài)試驗結(jié)果分析

通過靜態(tài)試驗可以看出，SD300和SD333大孔吸附樹脂用于此廢水降COD效果較好，因而采用SD300和SD333兩種樹脂分別進(jìn)行動態(tài)運行試驗，

六、動態(tài)試驗情況

1、試驗方法

⑴取SD300和SD333兩種大孔吸附樹脂各100ml，分別裝填到交換柱中，樹脂層內(nèi)保持物氣泡，樹脂層上保持5cm高水層。

⑵將廢水以5BV/h運行流速從上向下通過樹脂層運行，收集流出液，每2小時取樣，檢測經(jīng)過樹脂廢水pH和COD_Mn。

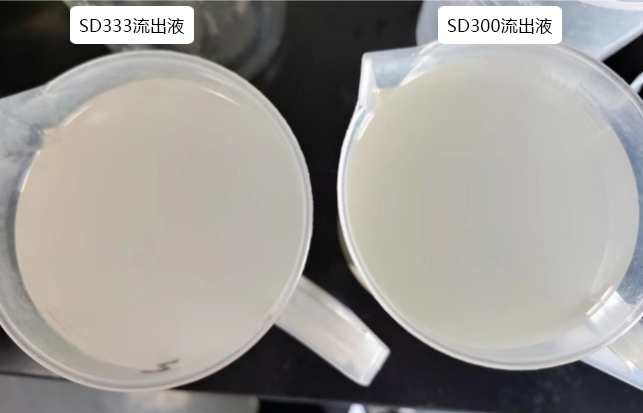

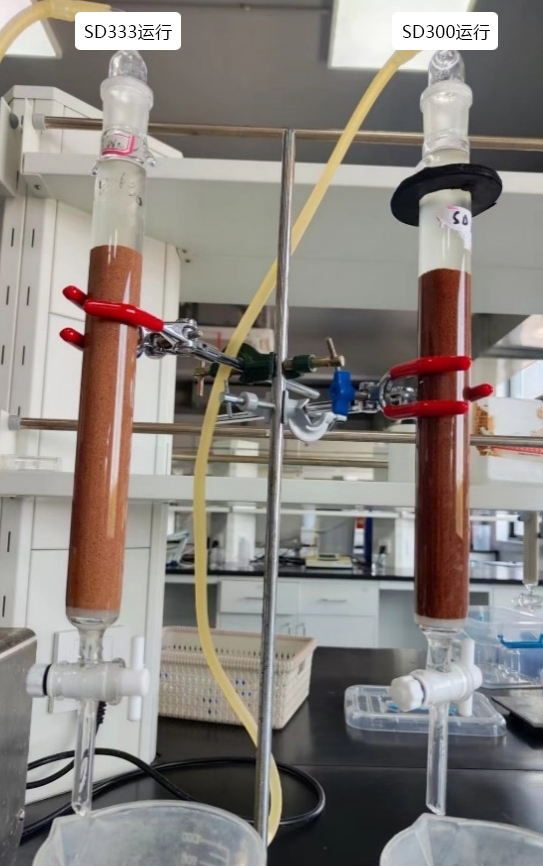

2、運行過程圖片

3、動態(tài)運行試驗數(shù)據(jù)

4、動態(tài)試驗結(jié)果分析

廢水經(jīng)過SD300和SD333樹脂處理后，出水COD_Mn可以降低到70mg/L以下，COD_Mn去除率大于50%，滿足技術(shù)要求。

七、試驗結(jié)果分析

1、從靜態(tài)試驗結(jié)果看，SD300、SD331、SD333、SD501、SD503五種大孔吸附樹脂用于處理此廢水，SD300和SD333對此廢水降COD_Mn較好。其中SD300樹脂最佳，靜態(tài)試驗后廢水COD_Mn為56.5mg/L、COD去除率為57%。SD333次之，樹脂靜態(tài)試驗后廢水COD_Mn為62.6 mg/L、COD去除率52%。

2、通過SD300和SD333兩種樹脂動態(tài)試驗，運行100BV后，兩個樹脂用于廢水中有機物的去除效果相差不大，COD_Mn為小于70 mg/L，COD_Mn下降率大于50%。

綜合試驗結(jié)果，采用SD300和SD300用于此廢水將COD_Mn是可行的。

寧波爭光樹脂有限公司

技術(shù)部

2024.3.25
